Medidas da quadra poliesportiva: o tamanho oficial de cada modalidade

As medidas da quadra poliesportiva seguem a maior modalidade que ela recebe. Pelas regras das federações, o handebol pede 40 × 20 m (IHF), o futsal de 25 a 42 m por 16 a 25 m (FIFA), o basquete 28 × 15 m (FIBA), o vôlei 18 × 9 m (FIVB) e o tênis 23,77 × 10,97 m em duplas (ITF). Some a zona livre de cada regra e um pé-direito de pelo menos 7 m.

As medidas da quadra poliesportiva saem das regras de cada federação internacional, e quem projeta precisa delas antes de escolher piso, cobertura ou alambrado. Este guia reúne o tamanho oficial da área de jogo de cada modalidade, as zonas livres em volta e o pé-direito pedido para jogo coberto, com a entidade dona de cada número ao lado.

1. Tabela das medidas oficiais por modalidade

A tabela traz a área de jogo, medida pela borda interna das linhas, e a zona livre mínima que a regra pede em volta. Onde a regra dá uma faixa, vale a faixa; competição internacional costuma usar o topo dela.

Três detalhes evitam erro de projeto. Primeiro, a linha faz parte da área de jogo em quase todas as modalidades, então a largura dela (5 cm, segundo a FIBA, a FIVB e a IHF) entra por dentro da medida. Segundo, a zona livre precisa estar no mesmo piso da quadra, sem degrau, pilar ou trave de cesta solta no caminho. Terceiro, as federações revisam as regras de tempos em tempos: antes de fechar o projeto, confira a edição vigente no site de cada entidade.

2. Medidas da quadra de futsal

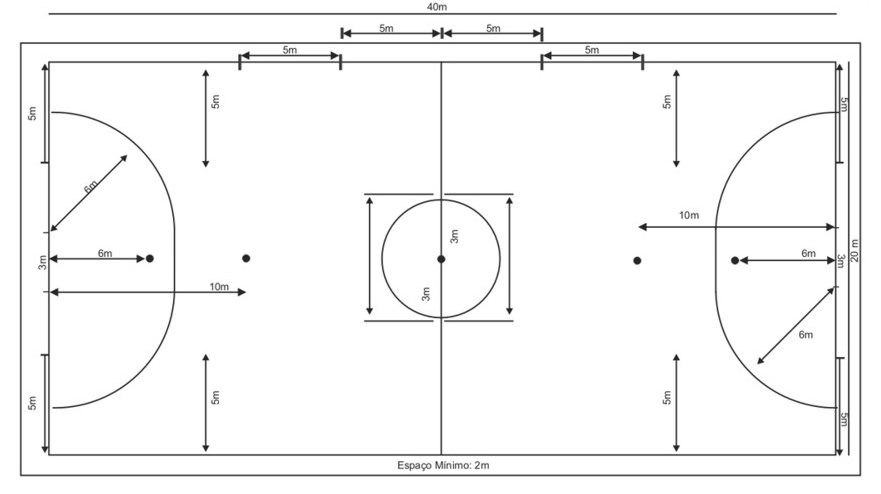

A regra 1 das Regras do Jogo de Futsal da FIFA aceita uma faixa larga: de 25 a 42 metros de comprimento e de 16 a 25 metros de largura, com a linha lateral sempre maior que a de fundo. Para jogo internacional, a mesma regra estreita a conta para 38 a 42 metros por 20 a 25 metros. No Brasil, a quadra de 40 × 20 m virou padrão de ginásio porque cabe ao mesmo tempo no futsal e no handebol.

Dentro da quadra, segundo a FIFA, a área de pênalti é desenhada com arcos de 6 m de raio a partir de cada poste, a marca do pênalti fica a 6 m do gol e a segunda marca, a 10 m. O gol mede 3 m de largura por 2 m de altura. A mesma regra pede superfície lisa, plana e não abrasiva, de preferência de madeira, e proíbe superfície perigosa para atletas e árbitros. Que piso atende melhor a esse esporte é assunto do guia de quadra de futsal.

3. Medidas da quadra de basquete: FIBA, NBA e garrafão

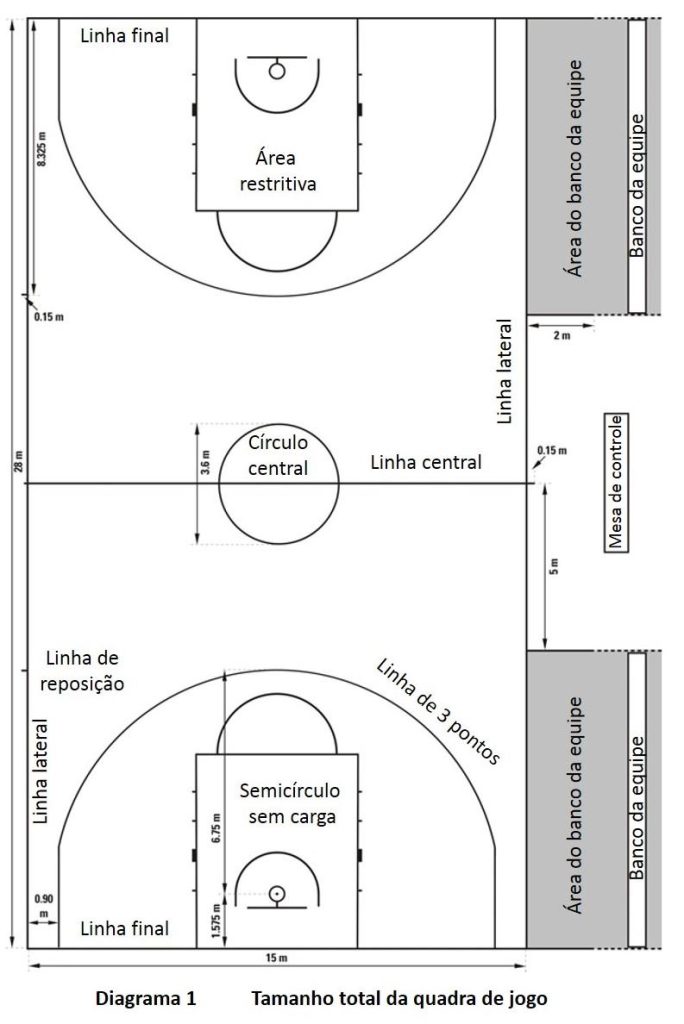

Pelas Regras Oficiais de Basquete da FIBA, a quadra mede 28 metros por 15 metros, contados pela borda interna das linhas. É a medida de qualquer competição ligada à FIBA e, no Brasil, à Confederação Brasileira de Basketball.

As linhas internas que mais aparecem em projeto, todas pela FIBA:

• Garrafão (área restritiva): retângulo de 4,90 m de largura por 5,80 m de profundidade, da linha de fundo até a borda externa da linha de lance livre.
• Linha de 3 pontos: arco de 6,75 m medido do centro da cesta, com trechos retos a 0,90 m das linhas laterais.
• Círculo central: 1,80 m de raio.
• Semicírculo sem carga: 1,30 m de raio sob cada cesta, medido até a borda externa da linha.

A NBA joga em outra régua. A regra 1 do livro oficial da liga fixa a quadra em 94 por 50 pés, cerca de 28,65 por 15,24 metros, e a linha de 3 pontos fica a 23 pés e 9 polegadas (7,24 m) da cesta, encurtando nos cantos. Para quadra de clube, escola ou condomínio no Brasil, a referência é a FIBA; a medida da NBA só entra quando o cliente quer a réplica de uma arena americana.

O basquete 3×3 usa meia quadra de 15 × 11 m, também pela FIBA. As diferenças de desenho e de piso entre 5×5 e 3×3 estão no guia de basquete 5×5 ou 3×3.

4. Medidas da quadra de vôlei e o espaço em volta

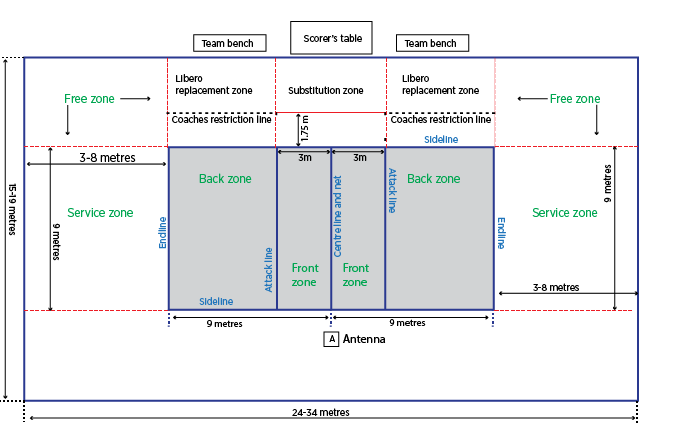

A FIVB define a quadra de vôlei como um retângulo de 18 metros por 9 metros, dividido ao meio pela rede. A linha de ataque fica a 3 m da linha central em cada lado.

No vôlei, o espaço em volta pesa tanto quanto a quadra. A regra 1 da FIVB pede zona livre de pelo menos 3 metros em todos os lados e, em competição mundial da entidade, 5 metros a partir das laterais e 6,5 metros a partir das linhas de fundo, porque o saque e a defesa acontecem fora da quadra. O espaço livre acima do piso deve ter no mínimo 7 metros de altura, e 12,5 metros nas competições mundiais da FIVB. A rede fica a 2,43 m no masculino e a 2,24 m no feminino adulto.

5. Medidas da quadra de handebol

A regra 1 da IHF fixa a quadra de handebol em 40 metros por 20 metros, cercada por uma zona de segurança de pelo menos 1 metro nas laterais e 2 metros atrás das linhas de gol. A área do goleiro é desenhada a 6 m do gol, a linha de tiro livre a 9 m e a marca do tiro de 7 metros fica, como diz o nome, a 7 m. O gol mede 3 m de largura por 2 m de altura, igual ao do futsal.

Somando a zona de segurança da IHF, a área de piso pronta para o handebol chega a 44 × 22 m. É por isso que o handebol costuma ditar o tamanho do ginásio poliesportivo: quem cabe nele cabe também no futsal de 40 × 20 m, no basquete e no vôlei.

6. Medidas da quadra de tênis

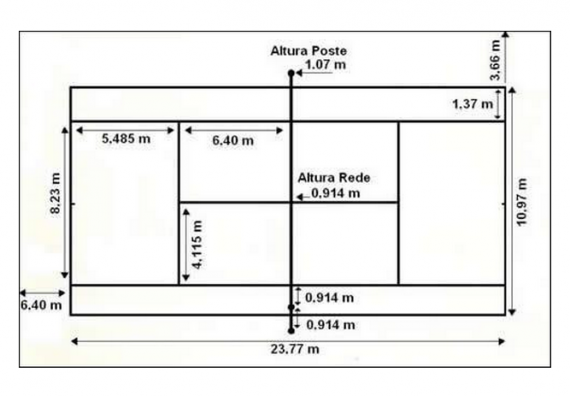

Segundo as Regras do Tênis da Federação Internacional de Tênis (ITF), a quadra mede 23,77 metros de comprimento, com 8,23 metros de largura para simples e 10,97 metros para duplas. A linha de saque fica a 6,40 m da rede, que tem 0,914 m de altura no centro e 1,07 m nos postes.

O espaço atrás e ao lado é o que mais se subestima em obra. Conforme o apêndice das regras da ITF, o recomendado para jogo internacional é ter pelo menos 6,40 metros atrás de cada linha de base e 3,66 metros de cada lado, o que leva a área total a cerca de 36,57 × 18,29 m. Em quadra recreativa a recomendação é menor, mas um fundo curto obriga o jogador a frear em cima do alambrado.

7. Medidas da quadra poliesportiva: como juntar as modalidades

Quadra poliesportiva não tem medida própria em regra de federação: ela é a sobreposição das áreas de cada esporte. O caminho de projeto que dá menos retrabalho segue quatro passos.

1. Escolha a modalidade maior. Quase sempre é o handebol ou o futsal, com área de jogo de 40 × 20 m.
2. Some a zona livre da regra mais exigente. Com a zona de segurança da IHF, o piso pronto mede pelo menos 44 × 22 m; se o vôlei for de competição, confira se a zona livre da FIVB cabe também.
3. Defina o pé-direito pelo esporte mais alto. A FIBA e a FIVB pedem 7 m livres acima do piso.
4. Pinte as linhas de cada esporte numa cor. As linhas das outras modalidades ficam dentro da maior; quadra de basquete e de vôlei entram centralizadas.

A medida é só metade do projeto. Para receber competição, o piso também precisa de homologação: a regra do futsal já pede piso liso, plano, não abrasivo e de preferência de madeira, e as federações ensaiam amortecimento, atrito e rebote da bola pela norma europeia EN 14904. Segundo a página de quadras poliesportivas da Recoma, muitas das quadras que a empresa executou são certificadas por federações como FIFA Futsal, FIBA, FIVB, IHF e ITF. O guia dos pisos vinílicos certificados mostra como essa homologação aparece na prática, e o pilar de tipos de piso para quadras esportivas compara os cinco sistemas.

Uma quadra externa muda o cálculo: precisa de caimento para a chuva e de alambrado afastado da zona livre. As diferenças entre os dois casos estão no guia de pisos para quadras internas e externas.
