NBR 16071: o que a norma exige do piso de playground e como escolher

A NBR 16071 exige que, sob todo brinquedo de playground com altura de queda livre acima de 600 mm, o piso amorteça a queda. Na prática, a altura crítica de queda do piso, medida em ensaio, precisa ser igual ou maior que a altura do brinquedo mais alto. Areia na profundidade certa, grama sintética sobre manta e placa emborrachada atendem; concreto não atende.

A NBR 16071 é a norma da ABNT que diz como um playground precisa ser projetado, instalado e mantido, e o piso de playground é a parte dela que mais pesa na obra. Este guia junta o que a Recoma já publicou sobre o tema, na ordem em que a dúvida aparece na obra.

1. O que é a NBR 16071 e o que ela pede do piso de playground

A ABNT NBR 16071 trata da segurança de playgrounds e foi publicada em várias partes. Cada parte cuida de um assunto: vocabulário, requisitos dos brinquedos, requisitos dos pisos que absorvem impacto, métodos de ensaio, projeto da área, instalação, e inspeção com manutenção. Quem compra o piso lida com três delas ao mesmo tempo: a dos pisos, a de ensaio e a de manutenção.

O acervo da Recoma cita a norma de dois jeitos. O texto do blog publicado em dezembro de 2020 aponta a parte 3, de 2012, como a que trata do piso; a página do produto diz que os pisos estão em conformidade com a parte 1, também de 2012. Antes de citar a norma num memorial descritivo, confira o número da parte e a edição vigente no catálogo da ABNT.

O ponto central, segundo o texto de 2020 da Recoma, é este: abaixo de todo equipamento com altura de queda livre maior que 600 mm, a NBR 16071 exige um piso com características que amorteçam a queda. Abaixo desse limite, o piso ainda precisa ser regular e sem cantos vivos, mas não precisa ser de material amortecedor.

Pontas, bordas salientes e desníveis também ficam fora, por isso a borda da área amortecida pede rampa ou perfil chanfrado.

2. Altura de queda: a medida que decide o piso de playground

Altura de queda livre é a distância entre o ponto mais alto em que a criança pode ficar de pé, sentar ou se pendurar no brinquedo e a superfície que ela vai atingir. A altura total da estrutura não entra nessa conta: num escorregador, vale a plataforma de onde a criança desce, e o telhadinho decorativo acima dela fica de fora.

Do outro lado está a altura crítica de queda, que é uma propriedade do piso. Ela é medida em laboratório: um impactador com sensor cai de alturas crescentes sobre a amostra, e a maior altura em que o golpe fica abaixo do limite de lesão na cabeça (o critério HIC, sigla em inglês para Head Injury Criterion) é a altura crítica daquele piso. A norma europeia EN 1177 descreve esse ensaio.

A regra prática sai da comparação das duas: a altura crítica de queda do piso precisa ser igual ou maior que a altura de queda livre do brinquedo mais alto que ele protege. Um piso ensaiado para 1,5 m serve a um brinquedo cuja plataforma fica a 1,2 m; não serve a uma torre de 2 m.

A área amortecida também não termina na sombra do brinquedo. A NBR 16071 define a largura em volta conforme a altura de queda e o tipo de brinquedo; balanço e escorregador têm área própria.

3. Altura do brinquedo e espessura do piso: qual a relação

Em pisos de borracha, quanto mais grossa a placa, maior a altura crítica de queda. A relação, porém, muda de um fabricante para outro, porque depende da densidade da borracha, do ligante e do formato da base. Quem fixa a espessura é o ensaio do produto, e o que a norma cobra é o resultado desse ensaio.

Num texto publicado em novembro de 2022, a Recoma divulgou a relação que usava para os próprios pisos emborrachados. Segundo esse texto, brinquedo de até 80 cm pedia placa de 11 mm, de até 1,2 m pedia 20 mm e de até 1,5 m pedia 50 mm.

O próprio acervo traz números que não fecham entre si. Segundo o texto de 2020, a placa autoportante de 45 mm protege quedas de até 1,5 m; segundo a página do produto, são placas de 15 a 50 mm com proteção para quedas de 1,50 a 2,00 m, comprovada pelo Certificado TÜV nº Z2160710254008. Qual espessura do produto atual corresponde a cada altura: tabela altura × espessura · a confirmar (Q10). Na especificação, peça o laudo de altura crítica de queda da placa que vai ser entregue.

4. Qual piso para playground atende a norma

A NBR 16071 aceita materiais diferentes, desde que cada um tenha a altura crítica de queda que o brinquedo exige. O texto de 2022 da Recoma lista areia (em caixa com no mínimo 30 cm de profundidade, segundo o mesmo texto), grama sintética sobre borracha amortecedora e piso de borracha. Concreto, asfalto e pedra ficam de fora em qualquer ponto da área de impacto.

Os dois sistemas da Recoma

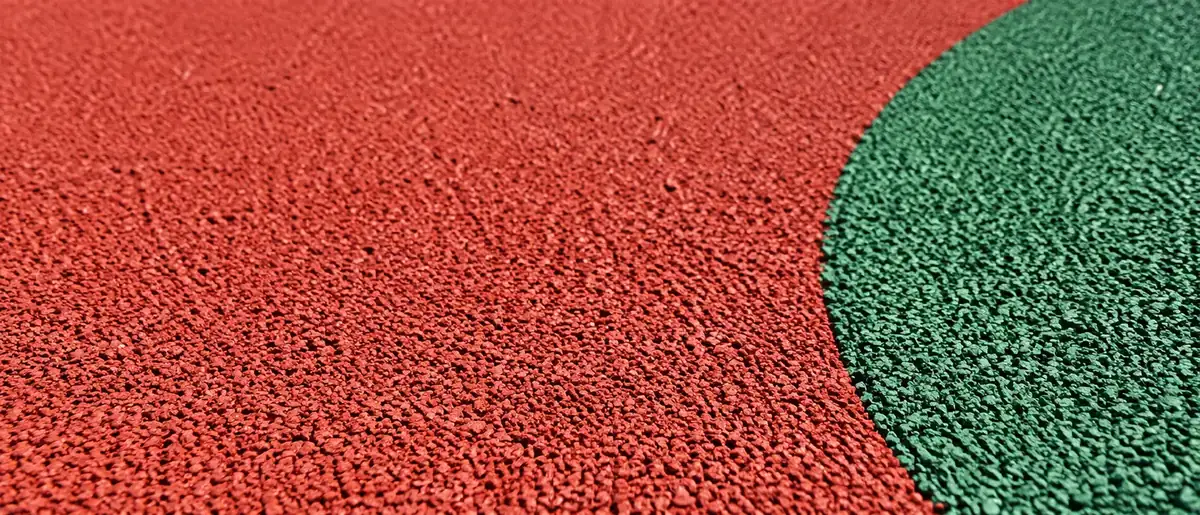

Segundo a página de pisos para playground da Recoma, o piso emborrachado é feito de borracha EPDM aglutinada por poliuretano, em placas de 1,00 m por 50 cm, com espessura de 15 a 50 mm, nas cores vermelha, verde ou preta. Segundo o texto de 2020, a versão de 15 mm é colada sobre contrapiso nivelado, e a de 45 mm fica solta, autoportante, sobre grama, terra ou areia, com encaixe por pinos.

O segundo sistema, segundo a mesma página, é o acrílico-vinílico com manta (Recobounce Play): manta de borracha SBR reciclada de 5 mm coberta por 2 mm de resina moldada no local, sem emendas. Aceita desenhos sob encomenda e é o mesmo tipo de camada usado em quadra aberta, como mostra o guia de pisos para quadras internas e externas.

A grama sintética decorativa aparece na página de gramados da Recoma como opção para playground e paisagismo. Para cumprir a norma sob um brinquedo, ela precisa de uma manta amortecedora por baixo, com ensaio próprio.

5. Como especificar o piso de playground em cinco passos

1. Meça a altura de queda livre de cada brinquedo, a partir da plataforma ou do apoio mais alto, e anote a maior.
2. Desenhe a área de impacto de cada equipamento, com as extensões laterais que a NBR 16071 pede para balanço e escorregador.
3. Escolha o material pelo uso: área pública e escola pedem placa que não espalhe; condomínio pequeno pode combinar grama com manta.
4. Peça o laudo de altura crítica de queda da espessura que será entregue, e confira se cobre a altura anotada no passo 1.
5. Prepare a base: contrapiso nivelado e com caimento para a placa colada, ou terreno firme e drenado para a placa solta.

Peça também ao fornecedor dos brinquedos a altura de queda declarada de cada um: é esse número que o piso precisa cobrir.

6. O que forma o preço do piso de playground

O que mais pesa é a altura de queda a cobrir, porque ela define a espessura e, com ela, a quantidade de borracha. Depois vêm a base (contrapiso pronto, terreno a preparar ou piso antigo a remover), o tamanho da área, as cores e desenhos, e a cidade da obra.

Placa autoportante dispensa contrapiso, mas é mais grossa; placa colada é mais fina e pede base cimentada. A conta compara os dois caminhos com a base que já existe. Faixa de preço por metro quadrado de cada sistema: a confirmar (Q7). Enquanto isso, a engenharia da Recoma responde com o valor da sua obra pelo WhatsApp, no fim desta página.

7. Inspeção e manutenção depois da entrega

A NBR 16071 tem uma parte dedicada a inspeção, manutenção e uso, e a lógica é a mesma de qualquer equipamento de segurança: olhar com frequência, registrar e corrigir. Na rotina: varrer, conferir placas soltas, emendas abertas e poças. Placa danificada se troca sozinha, sem refazer o piso inteiro.

A areia exige mais: precisa ser revolvida, peneirada e reposta para manter a profundidade que garante o amortecimento. Grama sintética pede escovação e conferência da manta. Segundo a página do produto, a Recoma tem instalações de piso emborrachado em bom estado há mais de 20 anos, desde que sem trânsito de veículos e sem vandalismo. Intervalo recomendado de inspeção para cada sistema: a confirmar (Q6).

O guia sobre pisos esportivos e prevenção de lesões explica o efeito do amortecimento nas articulações,; o de vantagens do piso emborrachado mostra o mesmo material em academia e pista de caminhada.
